Пристрій і принцип роботи котла.

• Електродний котел «ГАЗДА - ЕКСТРА» складається з металевого корпусу з вхідним і вихідним патрубками, твердосплавних штирьового активного електрода і трубчастого пасивного електрода, установлених в корпус через герметичний ізолятор, і клем в захисних кожухах для підключення проводів живлення.
• Тверді сплави, з яких виготовлені активний штирьовий і пасивний трубчастий електроди, і оригінальна конструкція котла забезпечують відмінні його властивості:

• Принцип роботи електродного котла - пряме перетворення електричної енергії в теплову при проходженні змінного струму через теплоносій від одного електрода до іншого.
• Функцію другого електрода виконує металевий корпус котла, тому, в цілях безпеки, до корпусу підключаються дроти «нуль» і «земля», а до штыревому електроду - провід «фаза».
• Нагрівальним елементом в електродному котлі служить теплоносій, тому від його електропровідності (питомого опору) безпосередньо залежить потужність котла.
• Відмінною особливістю роботи електродних котлів є плавне збільшення споживаного струму і, відповідно, збільшення потужності, що віддається в систему, пропорційно зростанню температури теплоносія.

Монтаж в систему опалення

• Перед установкою котла зніміть захисні заглушки і зробіть огляд на предмет відсутності видимих пошкоджень і наявності сторонніх предметів всередині котла після транспортування і зберігання.
• Котел повинен встановлюватися строго вертикально, на негорючій стіні (цегла, бетон, пінобетон тощо).
• Котел повинен кріпитися до стіни хомутами, що поставляються в комплекті з котлом (п. 10). При цьому хомут 1 1/4 "встановлюється у верхній частині корпусу котла, а хомут 3/4" - на вхідному (нижньому) патрубку котла.
• В системі без циркуляційного насоса котел повинен бути закріплений таким чином, щоб його вхідний патрубок, що розташована нижче осі нижнього патрубка найближчого радіатора.
• Для всіх систем - від нижньої точки котла до підлоги повинна залишитися відстань, не менше висоти котла - для можливості вилучення електрода при його заміні або очищення.
• Якщо котел встановлюється в систему без циркуляційного насоса, висота вертикального стояка над котлом повинна відповідати проекту.
• Якщо котел встановлюється в систему з циркуляційним насосом, висота вертикального стояка над котлом - не менше 0,4 м (для роботи котла на найближчий радіатор при виході з ладу насоса).
• Система опалення повинна мати фільтр грубого очищення теплоносія (фільтр-грязьовик), встановлений перед вхідним патрубком котла.
• Система опалення закритого типу обов'язково повинна містити Групу безпеки (клапан надлишкового тиску, манометр і автоматичний) на горизонтальному ділянці - як можна ближче до вертикального стояка виходу котла.
• Ділянку системи опалення від виходу котла до групи безпеки повинен бути виконаний з металевих труб і сполучної арматури.

Приготування теплоносія

• Головний і визначальний параметр теплоносія для електродного котла - його електропровідність. Електропровідність - це чисельне вираження спроможності розчину проводити електричний струм. Одиниця виміру електропровідності - S / см (S - «Сіменс»). Чим вище числове значення електропровідності теплоносія - тим вище струм і, відповідно, потужність котла. Прилад для вимірювання електропровідності розчинів - кондуктометр.
• Числовий вираз електропровідності назад пропорційно числового виразу питомого опору теплоносія, який вимірюється в Ом / див. тобто, чим нижче числове значення питомого опору - тим вище струм (і потужність) котла.
• Найбільш ефективна робота всіх електродних котлів досягається при електропровідності теплоносія на рівні 300 ... 500 мкСм / см (питомий опір 1600 ... 1300 Ом / см) при температурі 20 ° С (при зміні температури теплоносія значення теж змінюється). Більш точне значення для конкретної марки котла визначається конструкцією даного котла - а саме, робочою площею електродів.
• Для котлів «ГАЗДА» електропровідність теплоносія має становити 350/450 мкСм / см (див. П. 6 таблиці 1).
• Тому, в якості теплоносія для електродного котла можуть використовуватися або спеціалізована низкозамерзающая рідина (для побудови незамерзаючих опалювальних систем), або приготований на основі води розчин, мають вказаний рівень електропровідності.
• Для самостійного приготування теплоносія рекомендується застосовувати очищену від всіх домішок (дистильовану, дощову, снігову) воду, в якій розчиняється харчова сода (натрій двовуглекислий) з розрахунку одна чайна ложка на 100 л води. При цьому кількість приготовленого «базового» теплоносія повинна перевищувати ємність системи на 20 ... 30%. Надлишок теплоносія потрібно злити в зручну ємність і зберігати - він знадобиться при появі течі або для підлива в систему з відкритим розширювальним баком.
• Теплоносій необхідно готувати у чистій скляній або пластикової ємності. Через 15 ... 20 хвилин після повного розчинення соди виміряти кондуктометром електропровідність отриманого теплоносія. Якщо значення не дорівнює 350 (450) мкСм / см, його необхідно змінити коригуванням до потрібного, тобто додаванням харчової соди (електропровідність збільшується) або дистильованої води (електропровідність зменшується).
• Якщо немає кондуктометра - залити в систему первинно приготований розчин (одна чайна ложка соди на 100 л води) і виконати коригування в процесі первинного пуску котла. Вона полягає у вимірюванні по амперметру або токоизмерительными кліщами мінімального струму на початку запуску котла та / або максимального струму при досягненні максимальної (заданої) температури води на виході з котла, і підгонки струму до паспортним значенням (зазначені в розділі 8 "Запуск системи, експлуатація і технічне обслуговування "). Подгонку тока производить добавлением в теплоноситель пищевой соды (ток возрастает) или дистиллированной воды (ток уменьшается) путем замещения порций теплоносителя порциями корректирующей жидкости.

Автоматика G105-1-5  управляет котлом и насосом по команде от комнатного термостата, автоматически удерживая заданную пользователем температуру в помещении. Несмотря на простоту, предусмотрен режим «экономный» ― снижение температуры на 3°C на 6 часов.

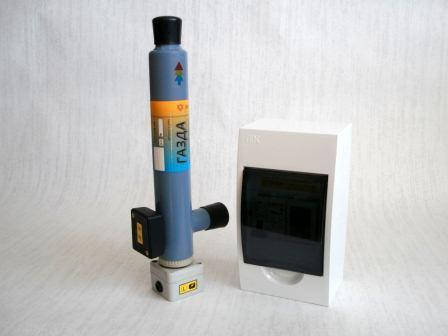

Блок электромеханической автоматики на базе терморегулятора "GAZDA" G105-NZ.

Предназначен для автоматического управления электрическим (ТЭН или электродный) водонагревателем до 5 кВт и циркуляционным насосом

В пластиковом корпусе смонтированы автоматический выключатель, контактор и терморегулятор "GAZDA" G105-NZ.

В комплекте с блоком поставляется цифровой датчик температуры DS18B20, длина кабеля 1м.

"Классический" набор функций:

- автоматическое удерживание температуры теплоносителя в установленных пользователем пределах (цифровой терморегулятор с выносным датчиком);

- взаємоузгоджена робота котла і насоса - наявність тимчасових затримок включення (для "прокачування" теплоносія);

- вхід для підключення зовнішніх керуючих пристроїв (кімнатний термостат і ін).
