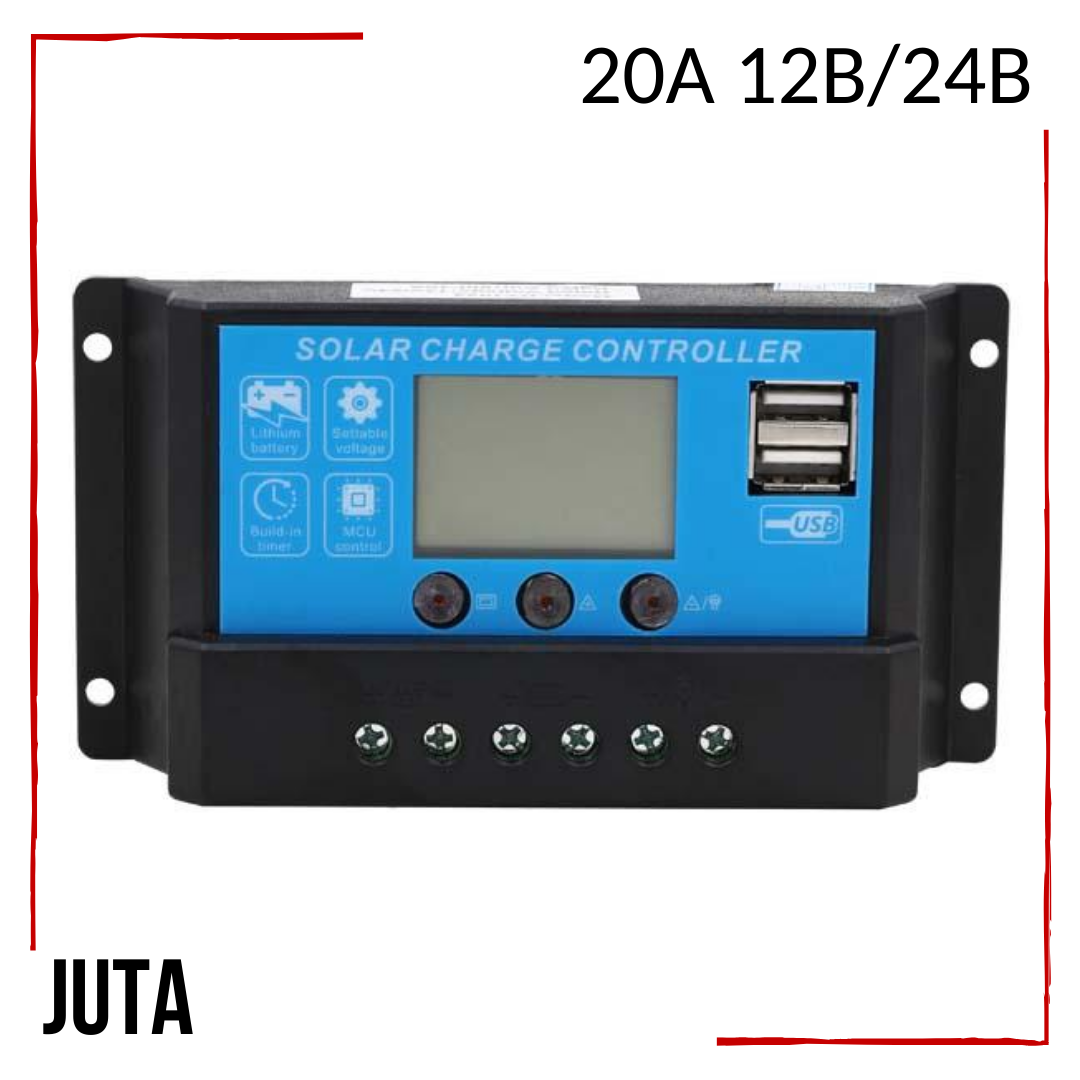

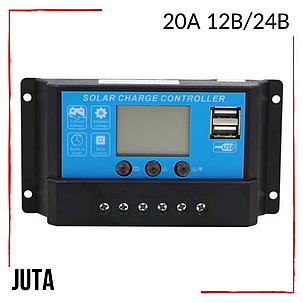

Контролер заряду JUTA 20А 12В/24В з дисплеєм і USB гніздом сонячне зарядний пристрій DY2024, фото 2
Контролер заряду JUTA 20А 12В/24В з дисплеєм і USB гніздом сонячне зарядний пристрій DY2024, фото 2
Контролер заряду JUTA 20А 12В/24В з дисплеєм і USB гніздом сонячне зарядний пристрій DY2024, фото 2
Опис
Характеристики
Інформація для замовлення

Контролер заряду 20А 12В/24В  з дисплеєм і USB гніздом сонячне зарядний пристрій DY2024

Контролер DY2024 - це інтелектуальний багатофункціональний контролер сонячної підзарядки і розряду. Оснащений вбудованим РК-дисплеєм з дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних керуючих параметрів в повній відповідності з вашими експлуатаційними вимогами і підходить під різне обладнання.



Відмінність контролера DY-2024 - наявність USB гнізд для зарядки будь портативної техніки, яку можна заряджати від USB гнізда.

Особливості контролера DY-2024
  • У схемі використовується промисловий контролер.
  • Великий рідкокристалічний екран.
  • Всі параметри, що настроюються.
  • Інтелектуальний триступеневий керований ШІМ зарядки.
  • Захист від короткого замикання і обриву ланцюга навантаження.
  • Захист від зворотного розряду і перезаряду акумуляторів.
  • Струмовий захист на комплементарних парах MOSFET.
  • Малий нагрів компонентів пристрою.
  • Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21.

Контролер DY-2024 може працювати з гелевими, кислотно-обслуговуваними (герметичні), кислотно-обслуговуваними, залізо-літієвими і літій-іонними акумуляторами.

Можливий вибір одного з семи режимів заряду акумулятора:

B01 - для герметичних акумуляторів необслуговуваних(напруга абсорбуючого заряду 14,4/28,8 В)
B02 - для гелевих акумуляторів(напруга абсорбуючого заряду 14,2/28,4 В)
B03 - для обслуговуваних акумуляторів(напруга абсорбуючого заряду 14,6/29,2 В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)



Контролер DY-2024 дозволяє контролювати і самостійно встановлювати:

  • напруга на клемах акумулятора
  • напруга заряду підтримуючого
  • напруга відключення навантаження
  • напруга відновлення подачі живлення на навантаження(після відключення)
  • режим роботи навантаження

Значення індикації на ЖК дисплеї:

P1: цифрові параметри.
P2: індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: індикація 5 поділок рівня заряду батареї.
P5: індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюзі навантаження.
P7: А - індикація сили струму; H – Індикація годин.
Р8: V - Індикація напруги.



Опис кнопок контролера DY-2024:

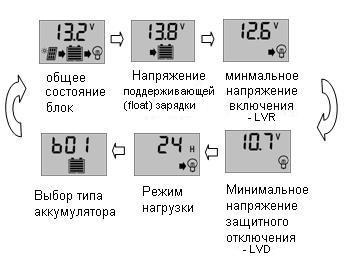

Кнопка циклічного вибору інтерфейсу. Цією кнопкою виконується перемикання між сторінками в циклічної послідовності, як показано на малюнку нижче. Також при утриманні цієї кнопки контролер перейде в режим налаштування параметрів
Кнопка налаштування параметрів, збільшує вибране значення
Кнопка включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в стані налаштування параметрів



Вибір режиму роботи навантаження контролера DY-2024:

  1. Ручне управління навантаженням за допомогою кнопки "DOWN".
  2. Програмне керування навантаженням за допомогою вбудованого таймера:
  • [24H] - навантаження включена весь час (24 години на добу);
  • [1-23H] - навантаження включиться при зниженні освітленості і вимкнеться після закінчення запрограмованого часу роботи;
  • [0H] - "від заходу до світанку", управління навантаженням по датчику освітленості.

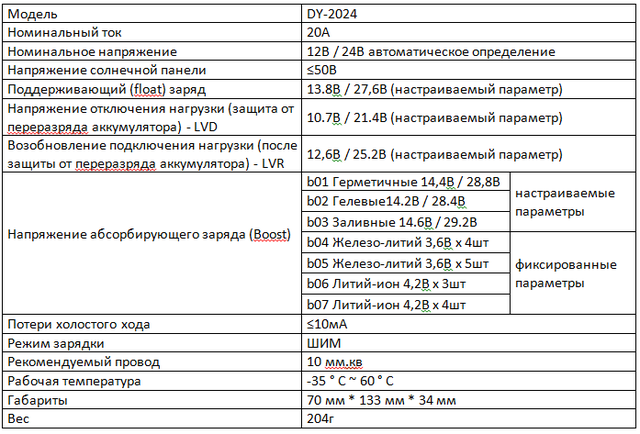

Технічні характеристики сонячного контролера заряду JUTA DY2024:



УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!

Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.

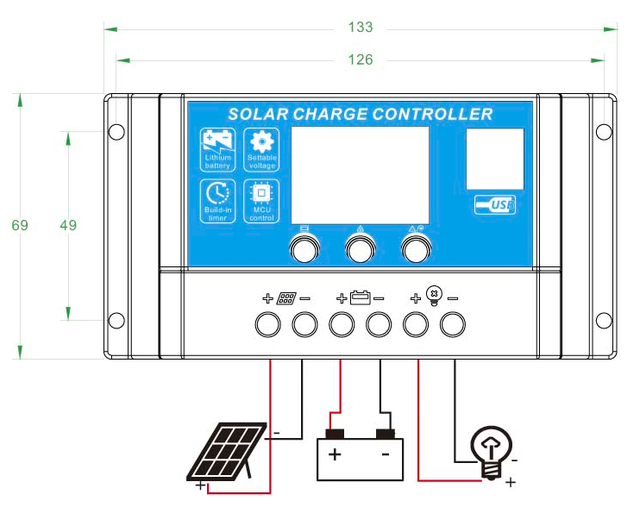

Послідовність підключення контролера в вашу сонячну систему:

  1. Підключаємо контролер до акумулятора;
  2. Підключаємо навантаження до контролера (з виходу контролера, якщо вона є);
  3. Підключаємо сонячні панелі до контролера;
  4. Подключение инвертора к аккумуляторам.

При неправильном подключении контроллер выходит из строя и гарантия на него не распространяется.



Демонтаж:

Во избежание несчастных случаев соединения демонтируются в следующем порядке:

  1. отсоединить солнечные панели,
  2. отсоединить аккумулятор,
  3. отсоединить нагрузку от контроллера.

Примечание: обратная полярность аккумулятора не вредит контроллеру, но создает риск для безопасности оборудования нагрузки.



 Купить контроллер заряда 20А 12В/24В JUTA+USB онлайн Вы можете в интернет-магазине Sun Service

Заказать контроллер заряда 20А 12В/24В JUTA+USB можно по телефонам указанным на сайте или заказать обратный звонок.



Доставка

По всей Украине доставляем службой доставки «Новая Почта» или «Деливери».



Звоните сегодня до конца рабочего дня и получите дополнительную скидку!

Основні
ВиробникJuta
Країна виробникКитай
Тип контролераPWM
Максимальний струм сонячної батареї20 А
Максимальний струм навантаження20 А
Максимальна напруга сонячних батарей50 В
Мінімальна робоча температура-35 град.
Максимальна робоча температура60 град.
Максимальна потужність панелі1000 Вт
Перетин проводів, що підключаються6 кв.мм
Індикатор рівня зарядуТак
Гарантійний термін12 міс
Габаритні розміри
Вага0.15 кг
Довжина133 мм
Ширина34 мм
Висота70 мм
