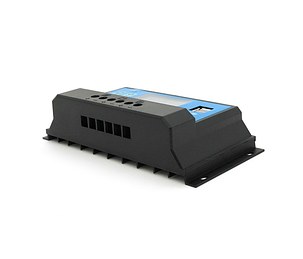

Контролер заряду 40А 12В/24В Voltronic з дисплеєм і USB гніздом сонячне зарядний пристрій YJSS-40A, фото 2
Контролер заряду 40А 12В/24В Voltronic з дисплеєм і USB гніздом сонячне зарядний пристрій YJSS-40A, фото 2
Контролер заряду 40А 12В/24В Voltronic з дисплеєм і USB гніздом сонячне зарядний пристрій YJSS-40A, фото 2
Контролер заряду 40А 12В/24В Voltronic з дисплеєм і USB гніздом сонячне зарядний пристрій YJSS-40A, фото 3
Опис
Характеристики
Інформація для замовлення

Контролер заряду 40А 12В/24В Voltronic з дисплеєм і USB гніздом сонячне зарядний пристрій YJSS-40A

Voltronic YJSS-40A - це інтелектуальний багатофункціональний контролер сонячної підзарядки і розряду. Оснащений вбудованим РК-дисплеєм з дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних керуючих параметрів в повній відповідності з вашими експлуатаційними вимогами і підходить під різне обладнання.



Відмінність контролера YJSS-40A - наявність USB гнізд для зарядки будь портативної техніки, яку можна заряджати від USB гнізда.

Особливості контролера YJSS-40A
  • У схемі використовується промисловий контролер.
  • Великий рідкокристалічний екран.
  • Всі параметри, що настроюються.
  • Інтелектуальний триступеневий керований ШІМ зарядки.
  • Захист від короткого замикання і обриву ланцюга навантаження.
  • Захист від зворотного розряду і перезаряду акумуляторів.
  • Струмовий захист на комплементарних парах MOSFET.
  • Малий нагрів компонентів пристрою.
  •

Контролер YJSS-40A може працювати з гелевими, кислотно-обслуговуваними (герметичні), кислотно-обслуговуваними

Можливий вибір одного з трьох режимів заряду акумулятора:

B01 - для герметичних акумуляторів необслуговуваних(напруга абсорбуючого заряду 14,4/28,8 В)
B02 - для гелевих акумуляторів(напруга абсорбуючого заряду 14,2/28,4 В)
B03 - для обслуговуваних акумуляторів(напруга абсорбуючого заряду 14,6/29,2 В)



Контролер YJSS-40A дозволяє контролювати і самостійно встановлювати:

  • напруга на клемах акумулятора
  • напруга заряду підтримуючого
  • напруга відключення навантаження
  • напруга відновлення подачі живлення на навантаження(після відключення)
  • режим роботи навантаження

Значення індикації на ЖК дисплеї:

P1: цифрові параметри.
P2: індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: індикація 5 поділок рівня заряду батареї.
P5: індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюзі навантаження.
P7: А - індикація сили струму; H – Індикація годин.
Р8: V - Індикація напруги.



Опис кнопок контролера YJSS-40A:

Кнопка циклічного вибору інтерфейсу. Цією кнопкою виконується перемикання між сторінками в циклічної послідовності, як показано на малюнку нижче. Також при утриманні цієї кнопки контролер перейде в режим налаштування параметрів
Кнопка налаштування параметрів, збільшує вибране значення
Кнопка включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в стані налаштування параметрів



Вибір режиму роботи навантаження контролера YJSS-40A:

  1. Ручне управління навантаженням за допомогою кнопки "DOWN".
  2. Програмне керування навантаженням за допомогою вбудованого таймера:
  • [24H] - навантаження включена весь час (24 години на добу);
  • [1-23H] - навантаження включиться при зниженні освітленості і вимкнеться після закінчення запрограмованого часу роботи;
  • [0H] - "від заходу до світанку", управління навантаженням по датчику освітленості.



Технічні характеристики сонячного контролера заряду YJSS-40A:

  • Тип контролера ШИМ (PWM)
  • Струм заряду 40А
  • Номінальна напруга акумулятора 12/24В (автовизначення)
  • Максимальна напруга фотомодуля < 41В
  • Напруга заряду, що підтримує 13,7В (для системи 12В)
  • Напруга припинення розряду 10,7В (для системи 12В)
  • Відновлення можливості розряду 12,6В (для системи 12В)
  • Струм споживання в режимі очікування 10мА
  • USB 5V/2A max
  • Робоча температура довкілля -35+60С
  • Габарити (Ш*В*Г) 133*70*35 мм
  • Вага 132г



УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!

Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.

Послідовність підключення контролера в вашу сонячну систему:

  1. Підключаємо контролер до акумулятора;
  2. Підключаємо навантаження до контролера (з виходу контролера, якщо вона є);
  3. Підключаємо сонячні панелі до контролера;
  4. Підключення інвертора до акумуляторів.

При неправильному підключенні контролер виходить з ладу і гарантія на нього не поширюється.



Демонтаж:

Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:

  1. від'єднати сонячні панелі,
  2. від'єднати акумулятор,
  3. від'єднати навантаження від контролера.

Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик для безпеки обладнання навантаження.



Купити контролер заряду 40А 12В/24В Voltronic+USB онлайн Ви можете в інтернет-магазині Sun Service

Замовити контролер заряду 40А 12В/24В Voltronic+USB можна за телефонами вказаними на сайті або замовити зворотній дзвінок.



Доставка

По всій Україні здійснюється службою доставки «Нова Пошта»

Основні
ВиробникVoltronic Power
Країна виробникКитай
Тип контролераPWM
Максимальний струм навантаження40 А
Мінімальна робоча температура-35 град.
Максимальна робоча температура60 град.
Гарантійний термін1 міс
Габаритні розміри
Вага0.154 кг
Довжина133 мм
Ширина34 мм
Висота70 мм
