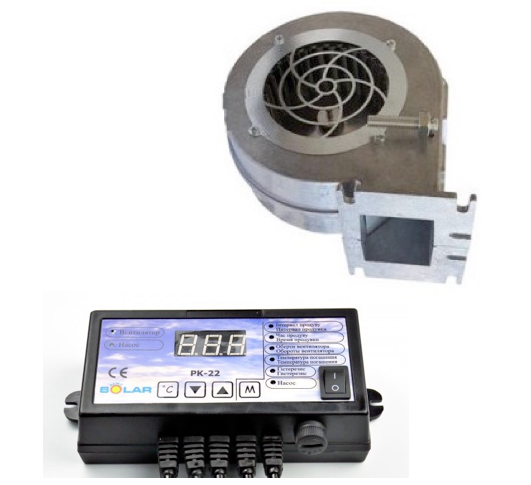

Комплект автоматики РК-22 і вентилятора NWS-100

призначений для автоматичного регулювання температури в твердопаливних котлах, сприяє більше економічній витраті палива і збільшує ККД.

Регулятор температури РК-22 призначений для роботи з твердопаливним котлом, регулює і контролює роботу вентилятора та циркуляційного насоса.

Контролер має 8 – рівнів сили нагнітання. Все що необхідно-це встановити температуру і режим роботи котла, інше зробить автоматика.

Контролер до твердопаливним котлам РК-22 забезпечує контроль роботи вентилятора і насоса центрального опалення. Контролер володіє функцією продування – коли температура вище встановленої, вентилятор періодично вимикається через час вказане користувачем. Час роботи і режим можна змінювати в будь-який момент. Автоматика має 8 режимів нагнітання.

Технічні характеристики автоматики котла:

Аварійний термостат 85 °C Гістерезис від 1 до 9 °C

Діапазон вимірювання темпкратуры від 0 до 99 °C

Діапазон регулювання від 25 до 95 °C

Навантаження на виході насоса ЦО і вентилятора 1А

Напруга живлення 230/50Гц+/-10%

Споживання електроенергії 2 Вт

Температура згасання від 10 до 99 °C

Тип котла Ручна подача палива

Ступінь захисту IP20

Номінальна імпульсна напруга 2500В

Вентилятор для твердопаливного котла NWS-100 NOWOSOLAR вузький фланець (Польща)

Нагнітальний вентилятор польського виробництва NOWOSOLAR NWS100 призначений для побутових твердопаливних котлів опалення для забезпечення стабільного і оптимального процесу горіння. Нагнітальний вентилятор рекомендується встановлювати котли потужністю від 25 до 50 кВт.

Функціональні можливості:

Вентилятор равлик NWS100 виконує функцію примусової подачі повітря в топкову камеру твердопаливного котла. Застосування будь-якого регулятора температури сприяє збільшенню ККД котельного обладнання шляхом забезпечення оптимального процесу горіння палива за принципом тління. При цьому нагнітальний вентилятор автоматично регулює оберти двигуна на підставі показань з датчиків температури. Завдяки цьому, можна домогтися значного зниження витрати твердого палива на опалювальний сезон, орієнтовно до 30%.

Конструктивні особливості:

Турбіна для твердопаливного котла складається з двох частин: корпусу і однофазного двигуна з крильчаткою. Корпус виготовлений із сталі, пофарбований в чорний колір. Матеріал ротора мотора виконаний з теплостійкою пластмаси. Крильчатка із сплаву алюмінію, що перешкоджає утворенню корозії і забезпечує тривалий термін експлуатації. Впускний отвір для повітря захищене гратами від потрапляння сторонніх предметів. Монтаж вентилятора на опалювальний котел здійснюється з допомогою спеціальних отворів. Приплив подачі повітря в камеру згоряння котла регулюється автоматично металевої заслінкою. При необхідності можна відрегулювати положення заслінки вручну за допомогою спеціального гвинта з гайкою.

Характеристики:

• Тип вентилятора — нагнітальний
• Напруга живлення — 230В / 50Гц
• Споживана потужність — 80 Вт
• Кількість обертів — 2200 об/хв
• Максимальна продуктивність — 240 м3/год
• Рекомендована потужність котла — від 25 до 50 кВт
• Матеріал корпусу — алюмінієвий сплав
• Матеріал крильчатки — алюмінієвий сплав
• Матеріал лопатевого колеса — теплостійка пластмаса
• Монтажне положення — горизонтальне / вертикальне
• Температура навколишнього середовища — від -10 до +40 °С
• Вага — 2 кг

Допустима температура навколишнього середовища від 0 до + 40° С.

Вентилятор Nowosolar NWS 100 має сталевий корпус, покритий порошковим фарбуванням, оснащений заслінкою, яка при зворотному виході газів закривається і не дає виходу в приміщення.

Особливості та переваги:

• Економія палива та електрики
• РК дисплей
• Забезпечує безпеку експлуатації
• Мікропроцесорне управління циркуляційним насосом
