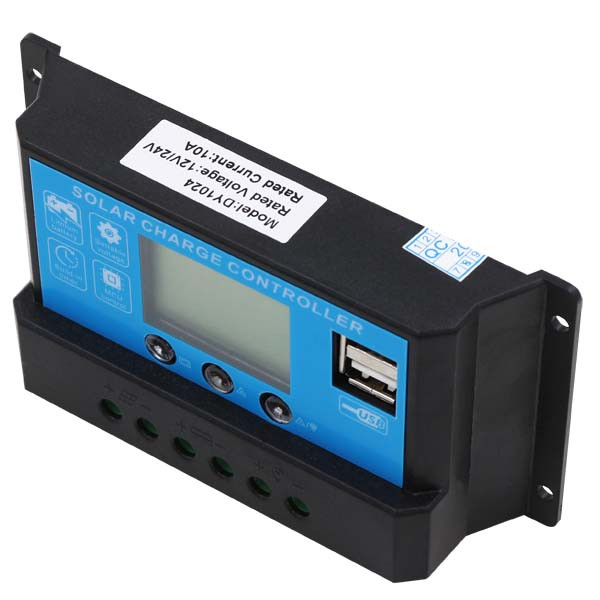

Контролер заряду 10А 12В/24В JUTA з дисплеєм і USB гніздом сонячне зарядний пристрій DY1024
JUTA DY1024 - це інтелектуальний багатофункціональний контролер сонячної підзарядки і розряду. Оснащений вбудованим РК-дисплеєм з дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних керуючих параметрів в повній відповідності з вашими експлуатаційними вимогами і підходить під різне обладнання.
Відмінність контролера DY-1024 - наявність USB гнізд для зарядки будь портативної техніки, яку можна заряджати від USB гнізда.
- У схемі використовується промисловий контролер.
- Великий рідкокристалічний екран.
- Всі параметри, що настроюються.
- Інтелектуальний триступеневий керований ШІМ зарядки.
- Захист від короткого замикання і обриву ланцюга навантаження.
- Захист від зворотного розряду і перезаряду акумуляторів.
- Струмовий захист на комплементарних парах MOSFET.
- Малий нагрів компонентів пристрою.
- Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21.
Контролер DY-1024 може працювати з гелевими, кислотно-обслуговуваними (герметичні), кислотно-обслуговуваними, залізо-літієвими і літій-іонними акумуляторами.
Можливий вибір одного з семи режимів заряду акумулятора:
B01 - для герметичних акумуляторів необслуговуваних(напруга абсорбуючого заряду 14,4/28,8 В)
B02 - для гелевих акумуляторів(напруга абсорбуючого заряду 14,2/28,4 В)
B03 - для обслуговуваних акумуляторів(напруга абсорбуючого заряду 14,6/29,2 В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)
Контролер DY-1024 дозволяє контролювати і самостійно встановлювати:
- напруга на клемах акумулятора
- напруга заряду підтримуючого
- напруга відключення навантаження
- напруга відновлення подачі живлення на навантаження(після відключення)
- режим роботи навантаження
Значення індикації на ЖК дисплеї:
P1: цифрові параметри.
P2: індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: індикація 5 поділок рівня заряду батареї.
P5: індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюзі навантаження.
P7: А - індикація сили струму; H – Індикація годин.
Р8: V - Індикація напруги.
Опис кнопок контролера DY-1024:
 |
Кнопка циклічного вибору інтерфейсу. Цією кнопкою виконується перемикання між сторінками в циклічної послідовності, як показано на малюнку нижче. Також при утриманні цієї кнопки контролер перейде в режим налаштування параметрів |
 |
Кнопка налаштування параметрів, збільшує вибране значення |
 |
Кнопка включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в стані налаштування параметрів |
Вибір режиму роботи навантаження контролера DY-1024:
- Ручне управління навантаженням за допомогою кнопки "DOWN".
- Програмне керування навантаженням за допомогою вбудованого таймера:
- [24H] - навантаження включена весь час (24 години на добу);
- [1-23H] - навантаження включиться при зниженні освітленості і вимкнеться після закінчення запрограмованого часу роботи;
- [0H] - "від заходу до світанку", управління навантаженням по датчику освітленості.

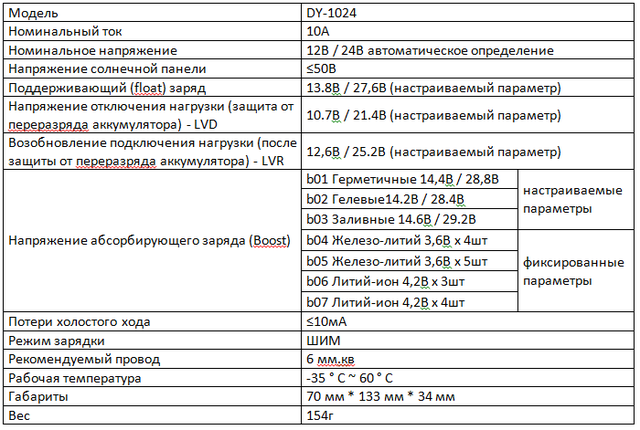

Технічні характеристики сонячного контролера заряду JUTA DY1024:
УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!
Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.
Послідовність підключення контролера в вашу сонячну систему:
- Підключаємо контролер до акумулятора;
- Підключаємо навантаження до контролера (з виходу контролера, якщо вона є);
- Підключаємо сонячні панелі до контролера;
- Підключення інвертора до акумуляторів.
При неправильному підключенні контролер виходить з ладу і гарантія на нього не поширюється.
Демонтаж:
Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:
- від'єднати сонячні панелі,
- від'єднати акумулятор,
- від'єднати навантаження від контролера.
Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик для безпеки обладнання навантаження.
Замовити контролер заряду 10А 12В/24В JUTA+USB можна за телефонами вказаними на сайті або замовити зворотній дзвінок.
Доставка
По всій Україні здійснюється службою доставки «Нова Пошта» або «Делівері».
Телефонуйте сьогодні до кінця робочого дня і отримаєте додаткову знижку!
| Габаритні розміри | |
|---|---|
| Вага | 0.154 кг |
| Висота | 70 мм |
| Ширина | 34 мм |
| Довжина | 133 мм |
| Основні | |
| Виробник | Juta |
| Максимальна робоча температура | 60 град. |
| Країна виробник | Китай |
| Мінімальна робоча температура | -35 град. |
| Тип контролера | PWM |
| Максимальний струм навантаження | 10 А |
- Ціна: 550 ₴
